Зонт круглый

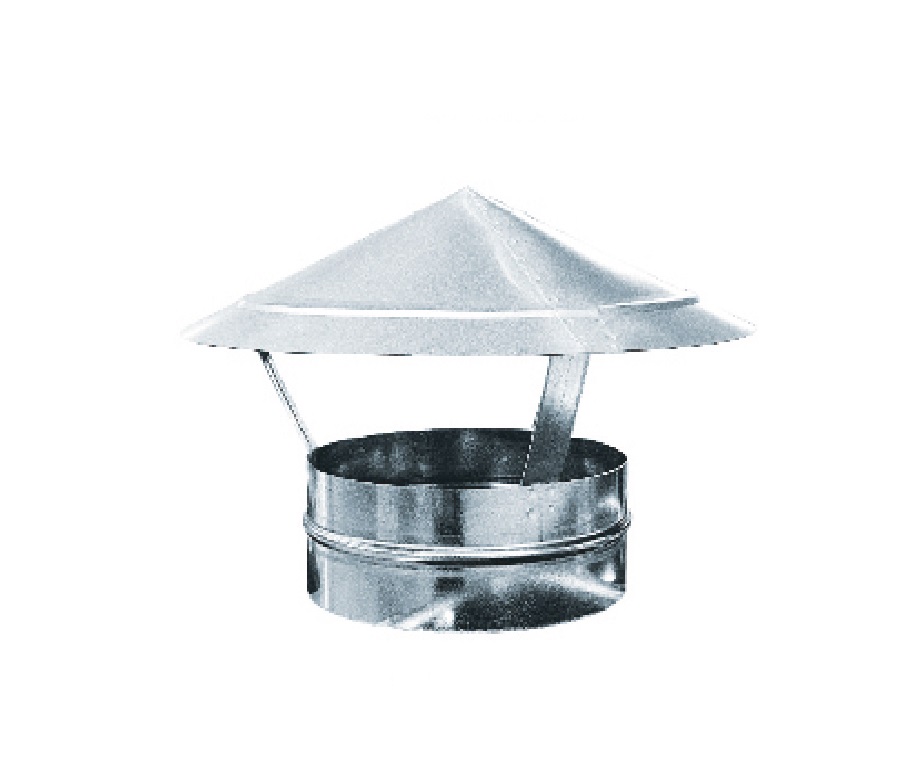

Зонт круглый — колпак на наружном окончании круглого воздуховода: он закрывает срез канала сверху и не даёт атмосферным осадкам попадать внутрь системы. Воздух уходит через кольцевой зазор между кромкой воздуховода и колпаком; в стандартном исполнении h = D/4. Размеры, высота и толщина стали задаются в обозначении при заказе.

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• вытяжные шахты круглого сечения над кровлей
• выбросы вытяжных систем на фасаде
• местные отсосы с выбросом наружу
• окончания транзитных участков, выведенных на открытый воздух

Условное обозначение

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• указать присоединительный диаметр d — диаметр колпака D берётся по типоряду
• высоту H указать по обозначению
• выбрать тип соединения по стыку на трассе: НП, ФЛ или РЗ
• толщину стали задать по обозначению, в одном классе с примыкающим участком воздуховода
• защитную сетку и другие нестандартные исполнения оговаривать отдельно, спецзаказом

Монтаж и эксплуатация

• ставить на вертикальном окончании канала, срезом горизонтально
• колпак устанавливать соосно каналу, без перекоса
• сохранять проектный зазор между кромкой воздуховода и колпаком
• проверять крепление после сильных ветровых нагрузок
• в исполнении с сеткой периодически осматривать и очищать её
