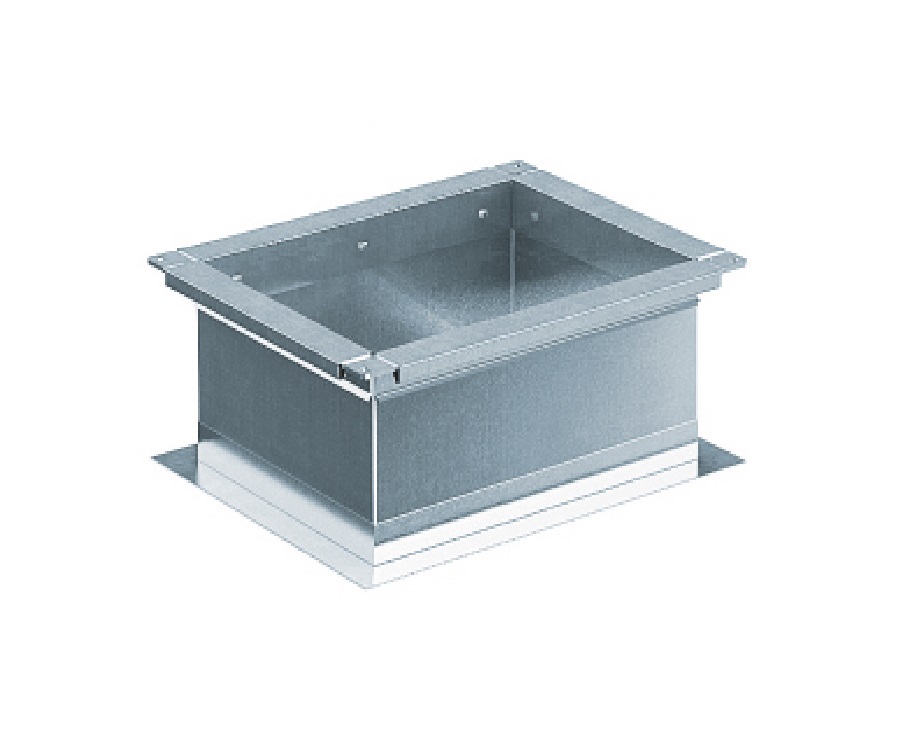

Врезка прямоугольная в прямоугольный канал
Врезка монтируется в стенку воздуховода при необходимости создания отвода потока воздуха от главной.
Элемент воздуховода. Формирует трассу и соединяет участки воздуховодной сети.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Врезка прямоугольная в прямоугольный канал — узел ответвления сечением A×B, который монтируется в стенку магистрального воздуховода, когда отвод потока от магистрали делается по месту. Присоединительный конец выполнен под шинорейное соединение, поэтому ветка стыкуется штатной шиной без переходных деталей. Выпускается в прямом (тип 1) и наклонном (тип 2) исполнении.
Конструкция и материалы
Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь на фальцевом соединении, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.
Цена на сайте · до 5 раб. днейОцинкованная сталь
0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.
Цена по запросу · до 5 раб. днейНержавеющая сталь
AISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.
Цена по запросу · до 5 раб. днейЧёрная сталь, сварные
1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.
На выборФальцевые или сварные
Стандарт — фальцевый шов, для дымоудаления и толщины от 1,2 мм — сварной. Соединение шинное или фланцевое.
Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.
Что это даёт
Где применяется
- Прямоугольные магистрали в общественных и производственных зданиях
- Ответвления от коллектора на этажные и зонные ветки
- Подключение вертикальных участков от горизонтальной магистрали
- Магистрали с несколькими ответвлениями по длине трассы
- Достройка ветки в действующей системе
Как подобрать и смонтировать
- Указать сечение ответвления A×B; высоту H задавать отдельно, если она отличается от стандартной высоты 100 мм
- Выбрать исполнение — тип 1 (прямая) или тип 2 (наклонная) — по чертежу каталога
- Задать размер шины, он должен совпасть с шиной ответвления
- Согласовать толщину стали с толщиной магистрального воздуховода
- Проём размечать по подошве врезки: у типа 1 (L = A) — по A×B, у наклонного типа 2 подошва длиннее — L = A + 70 мм
- Крупный проём ослабляет стенку магистрали — узел размещать вне мест опирания и креплений
- Крепить по всему периметру подошвы, шов герметизировать
- Наклонное исполнение ориентировать по чертежу каталога
- Ответвление подвешивать отдельно: врезка не рассчитана нести его вес
Важно знать
У типа 2 L = A + 70 мм. Место на трассе размечать по фактическому исполнению, а не по прямой врезке.
В обозначении сечение A×B и высота H идут отдельными полями, их часто путают: 300×200 — размер ответвления, 100 — высота самой врезки.
Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
