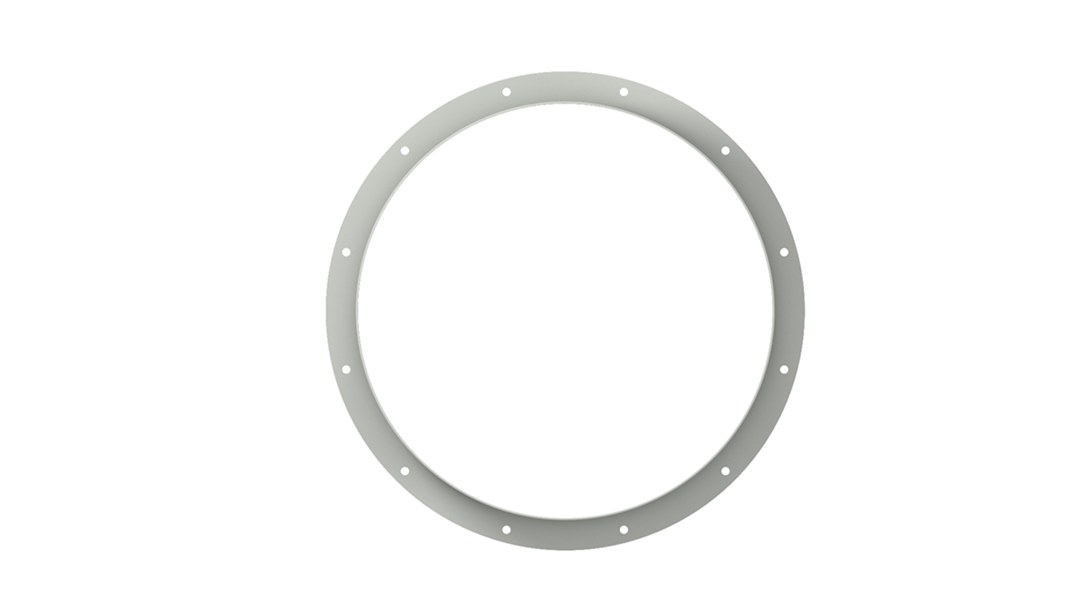

Фланец обратный ФОВ
⚙️ Подбор и заказ
Характеристики
Описание
Фланец обратный ФОВ предназначен для соединения с ответными воздуховодами круглого сечения. Он ставится на входной фланец вентилятора ВИР или на принадлежности к нему — направляющий аппарат ОНА, мягкий соединитель СОМ, шумоглушители серии ШУМ.
Технические характеристики
Конструкция
Выпускается в трёх типах: тип 1 — плоский фланец, тип 2 — плоский фланец с обечайкой, тип 3 — обечайка с плоскими фланцами с двух сторон. Третий тип удобен там, где между агрегатом и сетью нужен короткий переходный участок с двумя разъёмами.
Фланцы изготавливают из углеродистой и коррозионностойкой стали, по требованию заказчика возможно изготовление из других марок стали. Разметка отверстий и диаметр обечайки выполняются по присоединительным размерам оборудования, к которому фланец стыкуется.
Принцип работы
Обратный фланец образует разъёмное соединение на входе вентилятора: он принимает крепёж, удерживает уплотнение и позволяет присоединять сеть или дополнительные узлы без переделки корпуса агрегата. За счёт этого монтаж и последующая разборка тракта выполняются штатным крепежом.
Исполнения и обозначения
Изготавливается из углеродистой или коррозионностойкой стали, по требованию — из других марок. Тип конструкции и присоединительные размеры уточняются по опросному листу.
Как подобрать
- Диаметр принимают по входному фланцу вентилятора или по присоединяемому узлу
- Тип конструкции выбирают из трёх в зависимости от схемы стыка
- Материал определяют по характеру перемещаемой среды
- Уточняют, что присоединяется дальше: воздуховод, ОНА, СОМ или шумоглушитель ШУМ
- Учитывают рабочее давление при выборе крепежа и прокладок
Монтаж и обслуживание
- Устанавливается на входной фланец вентилятора или на принадлежность к нему
- Уплотнение закладывают по всему периметру стыка
- Крепёж затягивают равномерно, контролируя соосность обечайки
- Вес присоединяемого воздуховода передают на самостоятельные опоры
- Стык осматривают при пусконаладке и при плановом обслуживании
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
