Стаканы монтажные СМКУ-Р

Стаканы монтажные СМКУ-Р

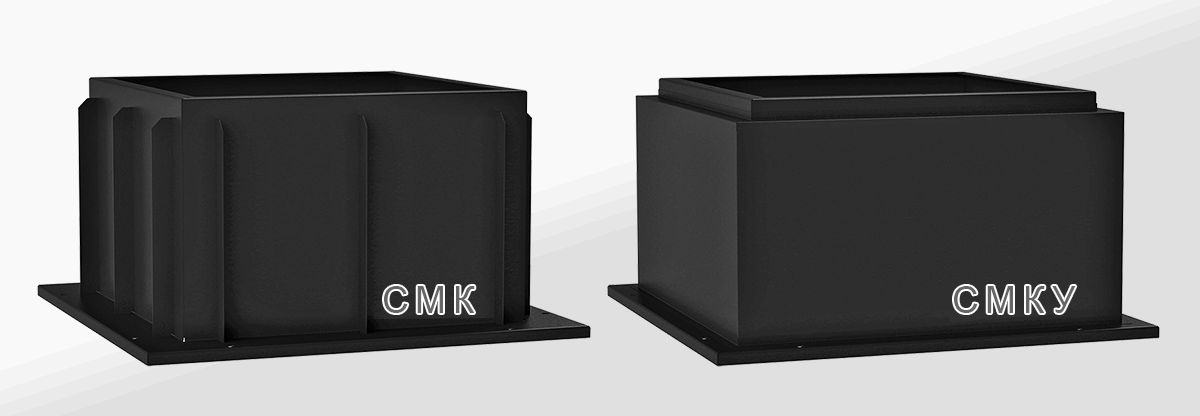

Для монтажа радиальных и осевых вентиляторов, устанавливаемых на кровле зданий и сооружений, применяют стаканы монтажные (обычные и утепленные). По заказу наше предприятие выпускает стаканы монтажные, предназначенные для монтажа на кровлях с уклоном (СМКУ-Р). Выпускаемая серия стаканов типа СМК (СМКУ) и СМКУ-Р является универсальной и допускает установку вентиляторов крышных (непосредственно на стакан) и вентиляторов осевых крышного исполнения (через дополнительный переходник типа ПО-СМК). Стакан СМК (Стакан Монтажный Крышного вентилятора) представляет собой жесткую сварную конструкцию, имеющую в плане вид полого квадрата. В обоснованных случаях применяется утепленный вариант стакана СМКУ. Верхний фланец, на который опирается вентилятор, имеет вваренные наружу резьбовые шпильки. В нижней части стаканы имеют по контуру развитую плиту для установки на силовые элементы кровли. Все стаканы имеют защитное лакокрасочное покрытие. Стаканы предназначены для монтажа на кровле вентиляторов ВКРС, ВКРВ, ВОФ-ДУ, ВКОП-С и (через переходник ПО-СМК) вентиляторов ВКОП-К, ВКО.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СТАКАНА МОНТАЖНОГО СМКУ-Р
Обозначение	Размеры, мм								n, шт.	Масса СМК, кг
	А	А1	А2	А3	B	H	L	M
СМКУ-Р-2,8	345	325	555	395	650	620	20	M8	4	23
СМКУ-Р-3,15	390	370	600	440	700	640				26
СМКУ-Р-3,55	440	420	650	490	780	650				29
СМКУ-Р-4,0	485	460	715	535	830	660	30	M10		44
СМКУ-Р-4,5	545	520	775	595	910	670				50
СМКУ-Р-5,0	615	580	895	715	1000	700				63
СМКУ-Р-5,6	695	650	975	795	1100	720				72
СМКУ-Р-6,3	785	730	1065	885	1200	750				82
СМКУ-Р-7,1	880	830	1180	980	1320	770	40	M12	8	125
СМКУ-Р-8,0	980	930	1280	1080	1480	800				142
СМКУ-Р-9,0	1100	1030	1400	1200	1650	830				163
СМКУ-Р-10,0	1220	1170	1520	1320	1850	860			12	235
СМКУ-Р-11,2	1370	1320	1670	1470	2100	890				269
СМКУ-Р-12,5	1570	1500	1870	1670	2300	940				425
СМКУ-Р-14,0	1770	1680	2070	1870	2480	990				376
