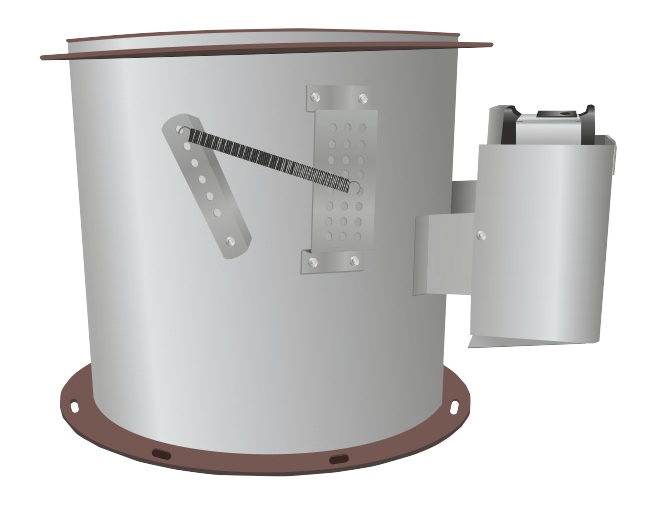

Клапан противопожарный ПРОК-90(120)-НЗ(КОМ)

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Расшифровка обозначения: 90(120) — предел огнестойкости EI, мин · НЗ / НО — нормально закрытый / нормально открытый · ДУ — дымоудаления · К / С — канальный / стеновой · КС — канальный без вылета заслонки за лицевую сторону · КЛ / СЛ — многостворчатый канальный / стеновой · УВ-К / УВ-С — с уменьшенным вылетом заслонки · ВН — привод внутри корпуса · КИД — клапан избыточного давления · КОМ — обратный морозостойкий · БП — без привода · ОП — с опорной плоскостью · МС — морозостойкое исполнение · ВЗ — взрывозащищённое · ТРУ TS — терморазмыкающее устройство · AISI — корпус из нержавеющей стали

Клапаны противопожарные (НЗ)КОМ предназначены для установки в приточно-вытяжные каналы как противодымных, так и общеобменных систем вентиляции и служат для их открытия при включенных вентиляторах, а также исключают потери тепла при выключенных вентиляторах. Устанавливаются у вентиляторов. Клапаны имеют огнестойкость по потере плотности (Е) и по потере теплоизолирующей способности (I).

⚙️ Подбор и заказ

Диаметр D, мм Присоединение

Предел огнестойкости

Комплектация

Привод (если с электроприводом) Клапан ставится у вентилятора на наружном воздухе: при приводе с толкателем обязательно морозостойкое исполнение с греющим кабелем на приводе — МС (УП). Опции исполнения

Клеммная коробка (К) Коробка распаячная (РК) Морозостойкое (МС) МС + греющий кабель (ГК) МС + кабель на приводе (УП) Терморазмыкающее устройство (ТРУ TS) Нержавеющая сталь (AISI) Ответная рамка для монтажа

Количество и привязка к проекту Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Бренд Вентар-С

Исполнение Нормально закрытые специализированные

Наименование клапана ПРОК

Подробно

Описание

Обратный морозостойкий клапан ставится у вентилятора приточно-вытяжной системы: открывается при работе вентилятора и перекрывает канал при его остановке, исключая обратный поток, потери тепла и попадание наружного воздуха с осадками внутрь системы.

ПРОК — круглыйСерия

Нормально закрытыйРежим работы

EI 90 · EI 120Предел огнестойкости

круглоеСечение

У вентилятора, в приточно-вытяжном каналеМонтаж

снаружи корпусаПривод

Как работает

При включённом вентиляторе поток открывает заслонки, при остановке — они закрываются, перекрывая канал. Клапан работает на наружном воздухе, поэтому при комплектации приводом с толкателем обязательно морозостойкое исполнение с греющим кабелем на приводе — МС (УП).

Конструкция и материалы

корпус круглого сечения из оцинкованной стали 1 мм длиной 300 мм;
одна или несколько огнеупорных заслонок из негорючих минеральных материалов;
привод расположен снаружи корпуса;
уплотнение — противопожарная термоактивная лента, срабатывает при температуре свыше 140 °C.

Синим отмечено исполнение этой модели.

К	канальный — монтаж в разрыв воздуховода
С	стеновой — монтаж в проём строительной конструкции
КС	канальный без вылета заслонки за лицевую сторону
КЛ	канальный многостворчатый
СЛ	стеновой многостворчатый
УВ-К	канальный с уменьшенным вылетом заслонки
УВ-С	стеновой с уменьшенным вылетом заслонки
ВН	привод размещён внутри корпуса

К	клеммная коробка
РК	клеммная коробка распаячная
МС	морозостойкое исполнение
МС (ГК)	морозостойкое + греющий кабель по периметру
МС (УП)	морозостойкое + греющий кабель по периметру и на приводе
ТРУ TS	терморазмыкающее устройство
AISI	корпус из нержавеющей стали

Что это даёт

СертифицированоКлапаны с пределом огнестойкости EI 60–120, сертификаты и паспорта в комплекте.

Любые размерыИзготовление под проём заказчика, срок до 5 рабочих дней.

Приводы под задачуЭлектромагнитные и электромеханические приводы, ручные и с возвратной пружиной.

Где применяется

М	электропривод BELIMO с возвратной пружиной
МЕ	электропривод BELIMO реверсивный
МН	электропривод AIRS с возвратной пружиной
MHE	электропривод AIRS реверсивный
ЭМ	электромагнитный привод

Как подобрать и смонтировать

Клапан монтируется в разрыв круглого воздуховода на ниппельном или фланцевом соединении и сохраняет работоспособность при любой пространственной ориентации. Привод размещается снаружи корпуса, к нему нужен доступ для обслуживания.

Технические характеристики

Обозначение	ПРОК-90(120)-НЗ(КОМ)
Режим работы	нормально закрытый (НЗ)
Предел огнестойкости	EI 90, EI 120
Форма сечения	круглое
Диапазон размеров	Ø 100–1000 мм
Глубина корпуса	300 мм
Присоединение	фланцевое
Материал корпуса	оцинкованная сталь 1 мм; по заказу — нержавеющая AISI
Заслонка	коробчатая, заполнена огнезащитным материалом
Уплотнение	термоактивная лента, герметизирует клапан при температуре свыше 140 °C
Скорость воздушного потока	8–25 м/с
Сопротивление дымогазопроницанию	13 000 м³/ч
Приводы	пружина растяжения либо электропривод BELIMO/AIRS, 220 или 24 В
Климатическое исполнение	УХЛ2 по ГОСТ 15150-69
Ограничение по применению	не устанавливается в помещениях категорий А и Б по взрывопожароопасности
Сертификация	ТР ЕАЭС 043/2017
Гарантия	12 месяцев с даты отгрузки

Вылеты заслонок, площадь рабочего сечения и коэффициент местного сопротивления по типоразмерам.

Таблица типоразмеров. Нажмите на изображение, чтобы увеличить.

Чертежи и схемы

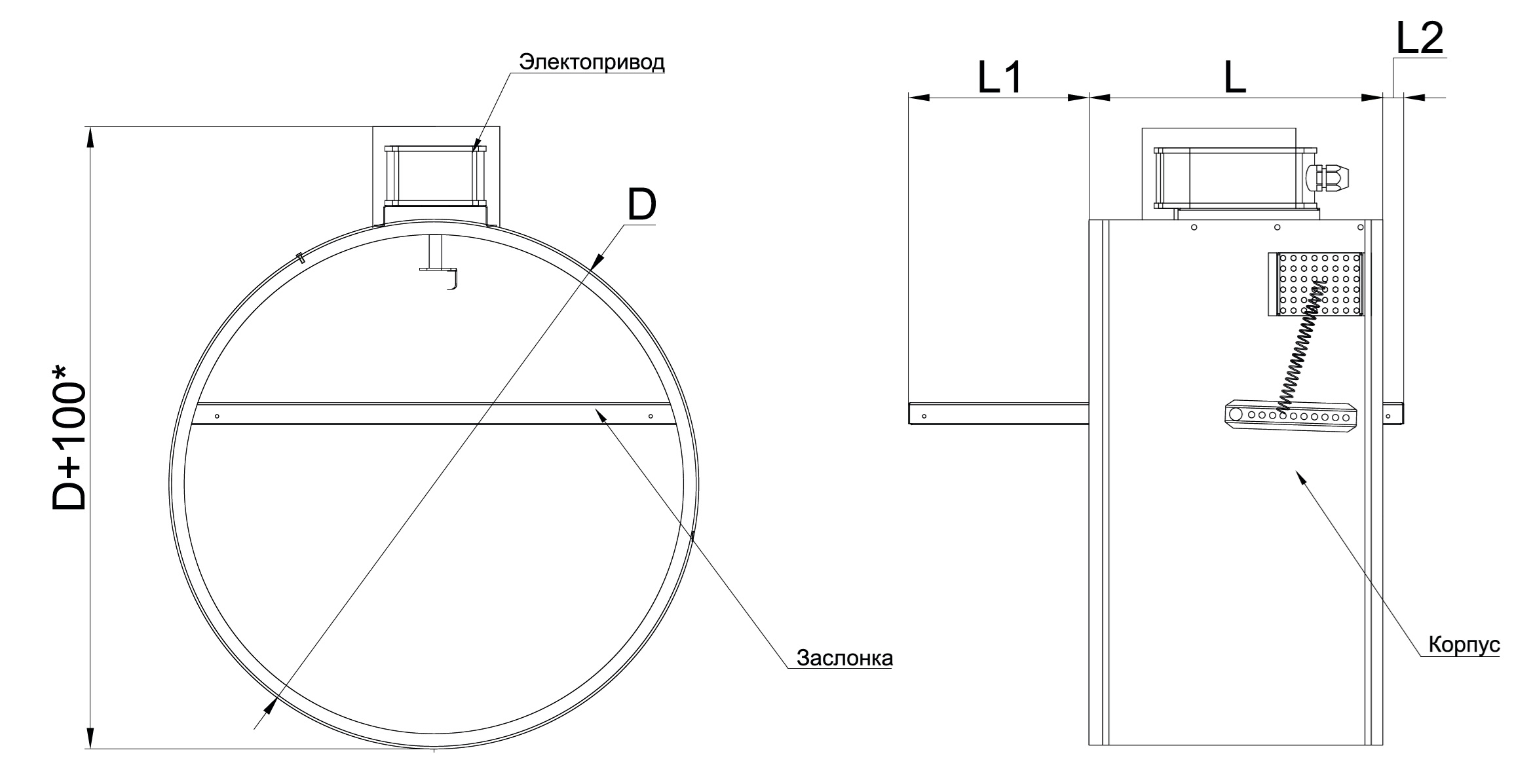

Чертёж клапана. Нажмите на изображение, чтобы увеличить.

Важно знать

Установка

Клапан устанавливается в ограждающей конструкции с требуемым пределом огнестойкости; зазоры заделываются негорючим материалом.

Подбор и заказ. Пришлите спецификацию с размерами, типом и приводом — подберём клапаны, посчитаем и изготовим за 5 рабочих дней.
