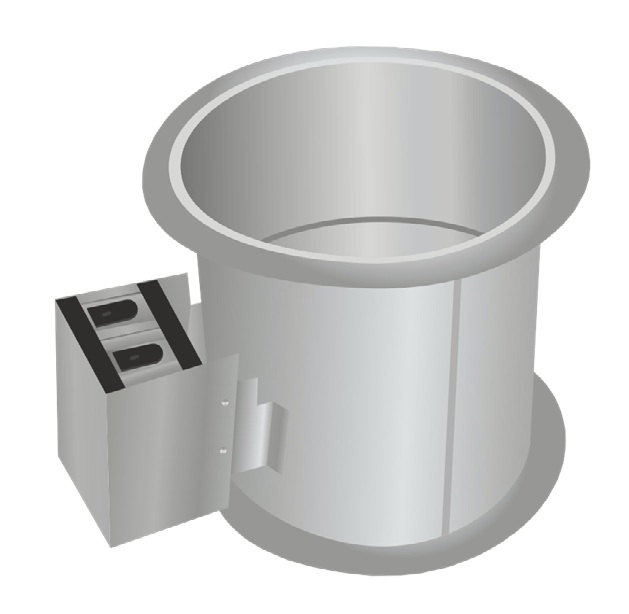

Клапан противопожарный ПРОК-90(120)-НЗ-ФЛ
⚙️ Подбор и заказ
Характеристики
Описание
Нормально закрытый клапан применяется в системах приточной и вытяжной противодымной вентиляции: в дежурном режиме закрыт, при пожаре открывается по сигналу и обеспечивает подачу наружного воздуха либо удаление продуктов горения из защищаемого помещения.
Как работает
В дежурном режиме заслонка закрыта. По сигналу системы пожарной автоматики привод открывает её, и клапан пропускает воздух: подаёт наружный воздух в защищаемую зону либо отводит продукты горения. Возврат в исходное положение — по сигналу или возвратной пружиной привода.
Конструкция и материалы
- корпус круглого сечения из оцинкованной стали 1 мм длиной 300 мм;
- одна или несколько огнеупорных заслонок из негорючих минеральных материалов;
- привод расположен снаружи корпуса;
- уплотнение — противопожарная термоактивная лента, срабатывает при температуре свыше 140 °C.
Синим отмечено исполнение этой модели.
| К | канальный — монтаж в разрыв воздуховода |
| С | стеновой — монтаж в проём строительной конструкции |
| КС | канальный без вылета заслонки за лицевую сторону |
| КЛ | канальный многостворчатый |
| СЛ | стеновой многостворчатый |
| УВ-К | канальный с уменьшенным вылетом заслонки |
| УВ-С | стеновой с уменьшенным вылетом заслонки |
| ВН | привод размещён внутри корпуса |
| К | клеммная коробка |
| РК | клеммная коробка распаячная |
| МС | морозостойкое исполнение |
| МС (ГК) | морозостойкое + греющий кабель по периметру |
| МС (УП) | морозостойкое + греющий кабель по периметру и на приводе |
| ТРУ TS | терморазмыкающее устройство |
| AISI | корпус из нержавеющей стали |
Что это даёт
Где применяется
| М | электропривод BELIMO с возвратной пружиной |
| МЕ | электропривод BELIMO реверсивный |
| МН | электропривод AIRS с возвратной пружиной |
| MHE | электропривод AIRS реверсивный |
| ЭМ | электромагнитный привод |
Как подобрать и смонтировать
Клапан монтируется в разрыв круглого воздуховода на ниппельном или фланцевом соединении и сохраняет работоспособность при любой пространственной ориентации. Привод размещается снаружи корпуса, к нему нужен доступ для обслуживания.
Технические характеристики
| Обозначение | ПРОК-90(120)-НЗ-ФЛ |
| Режим работы | нормально закрытый (НЗ) |
| Предел огнестойкости | EI 90, EI 120 |
| Форма сечения | круглое |
| Диапазон размеров | Ø 100–1000 мм |
| Глубина корпуса | 300 мм |
| Присоединение | фланцевое |
| Материал корпуса | оцинкованная сталь 1 мм; по заказу — нержавеющая AISI |
| Заслонка | коробчатая, заполнена огнезащитным материалом |
| Уплотнение | термоактивная лента, герметизирует клапан при температуре свыше 140 °C |
| Приводы | BELIMO или AIRS — с возвратной пружиной либо реверсивный; электромагнитный — по согласованию |
| Напряжение питания | 220 В или 24 В |
| Расположение привода | снаружи корпуса |
| Климатическое исполнение | УХЛ2 по ГОСТ 15150-69 |
| Ограничение по применению | не устанавливается в помещениях категорий А и Б по взрывопожароопасности |
| Сертификация | ТР ЕАЭС 043/2017 |
| Гарантия | 12 месяцев с даты отгрузки |

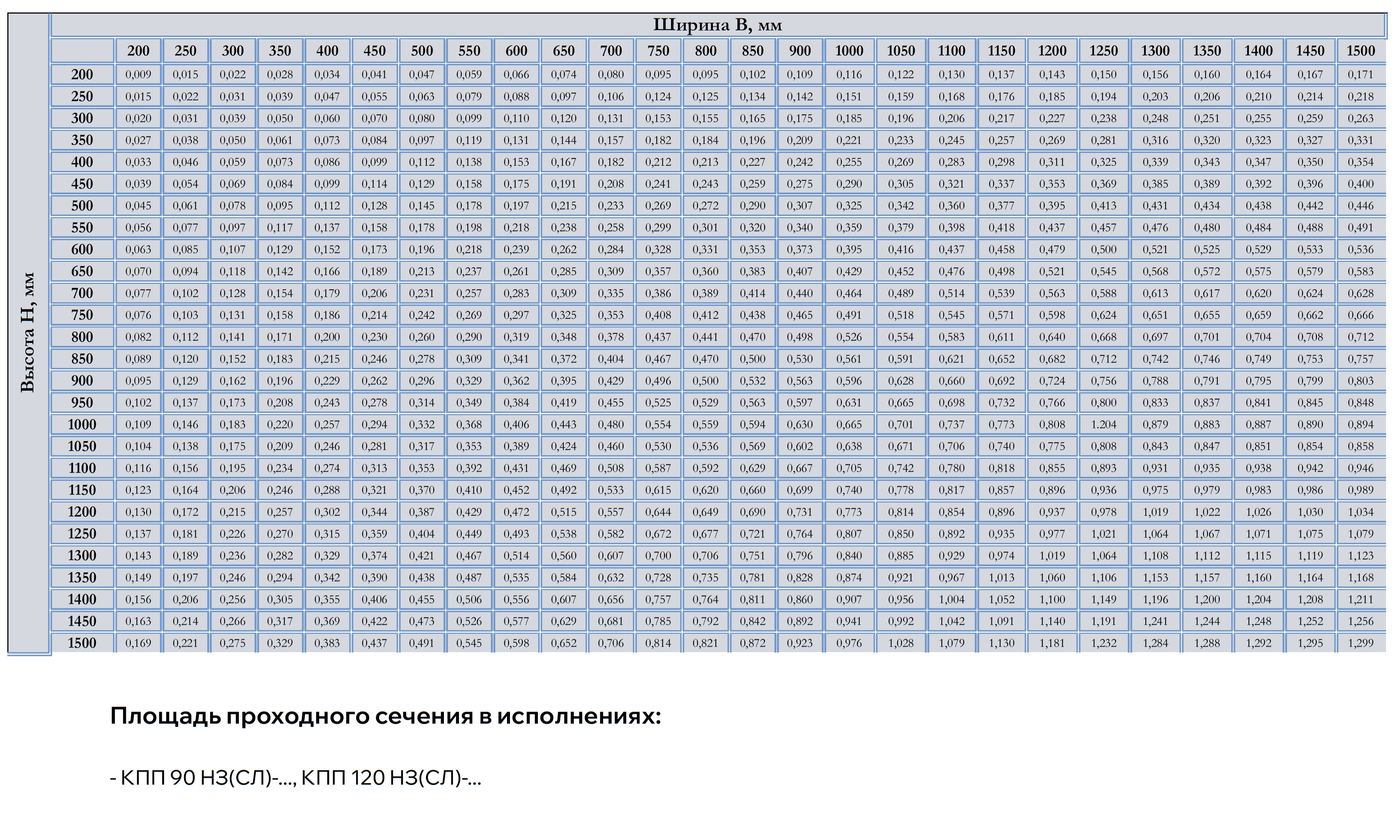

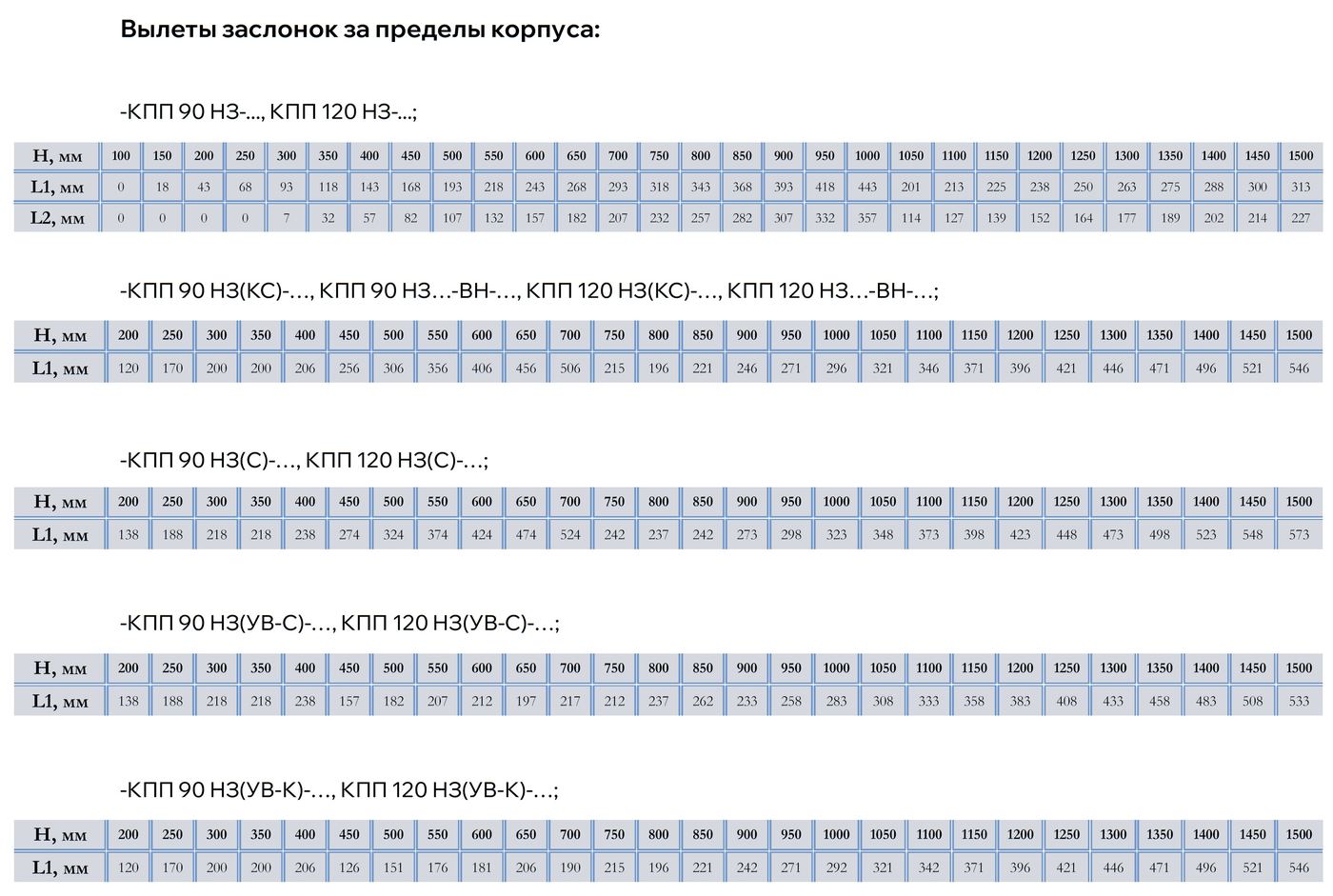

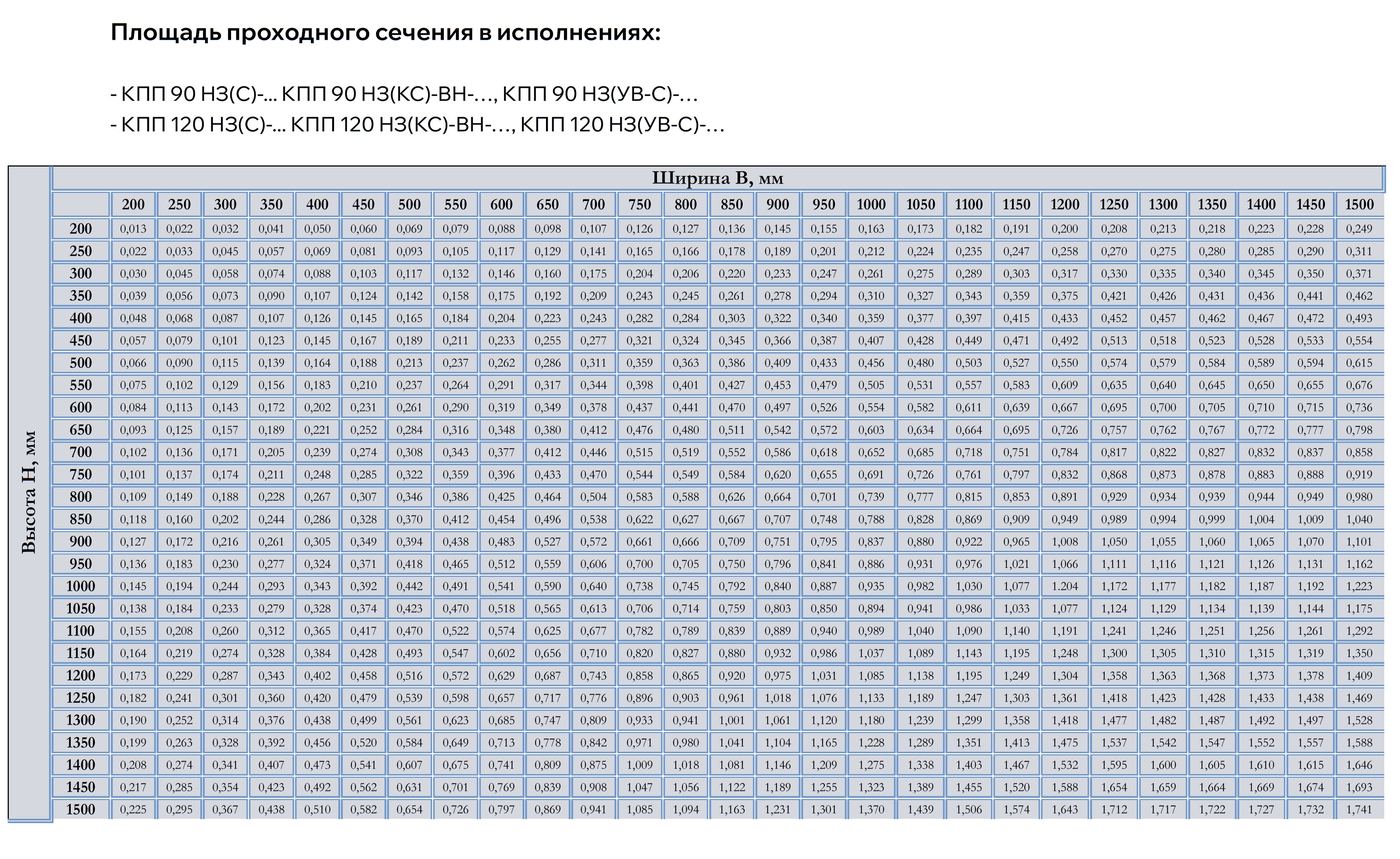

Вылеты заслонок, площадь рабочего сечения и коэффициент местного сопротивления по типоразмерам.
Таблица типоразмеров. Нажмите на изображение, чтобы увеличить.
Чертежи и схемы
-НЗ-ФЛ.jpg)

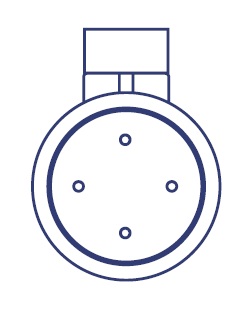

Чертёж клапана. Нажмите на изображение, чтобы увеличить.
Важно знать
Клапан устанавливается в ограждающей конструкции с требуемым пределом огнестойкости; зазоры заделываются негорючим материалом.
Подбор и заказ. Пришлите спецификацию с размерами, типом и приводом — подберём клапаны, посчитаем и изготовим за 5 рабочих дней.
