Клапан противопожарный КПП 90(60,120)-НЗ(КИД-КЛ)

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание — лист каталога AIRS 2026 (PDF) Скачать ↓ BIM-модель Revit, 400×400 мм Скачать ↓ BIM-модель Revit, 500×300 мм Скачать ↓ BIM-модель Revit, 600×400 мм Скачать ↓ BIM-модель Revit, 800×500 мм Скачать ↓ BIM-модель Revit, 1000×600 мм Скачать ↓ BIM-модель Revit, 1200×800 мм Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Расшифровка обозначения: 90(120) — предел огнестойкости EI, мин · НЗ / НО — нормально закрытый / нормально открытый · ДУ — дымоудаления · К / С — канальный / стеновой · КС — канальный без вылета заслонки за лицевую сторону · КЛ / СЛ — многостворчатый канальный / стеновой · УВ-К / УВ-С — с уменьшенным вылетом заслонки · ВН — привод внутри корпуса · КИД — клапан избыточного давления · КОМ — обратный морозостойкий · БП — без привода · ОП — с опорной плоскостью · МС — морозостойкое исполнение · ВЗ — взрывозащищённое · ТРУ TS — терморазмыкающее устройство · AISI — корпус из нержавеющей стали

Клапан противопожарный нормально закрытый избыточного давления предназначен для возмещения объемов удаляемых продуктов горения из помещений путем компенсации подачи наружного воздуха. Подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты.

⚙️ Подбор и заказ

Ширина B, мм

Высота H, мм

Предел огнестойкости

Перепад давления срабатывания, Па

Клапан избыточного давления удерживает подпор в тамбур-шлюзе в пределах 20–150 Па; возврат заслонки настраивается натяжением пружин, электропривод не требуется. Опции исполнения

Морозостойкое (МС) МС + греющий кабель (ГК) Нержавеющая сталь (AISI) Обратного потока (ОП) Переходник на круглое сечение Ответная рамка для монтажа

Количество и привязка к проекту Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Клапан избыточного давления удерживает подпор воздуха в тамбур-шлюзе или лифтовом холле в проектных пределах: при росте давления заслонка приоткрывается и сбрасывает излишек, при падении — возвращается пружинами в закрытое положение. Это защищает эвакуационные двери от чрезмерного усилия открывания.

КПП — прямоугольныйСерия

Нормально закрытыйРежим работы

EI 60 · EI 90 · EI 120Предел огнестойкости

прямоугольноеСечение

КанальныйМонтаж

не требуетсяПривод

Как работает

Заслонки удерживаются в закрытом положении пружинами. Когда давление в защищаемом помещении превышает настроенное значение, заслонки приоткрываются и сбрасывают избыток воздуха; при снижении давления пружины возвращают их в исходное положение. Натяжение пружин регулируется на объекте.

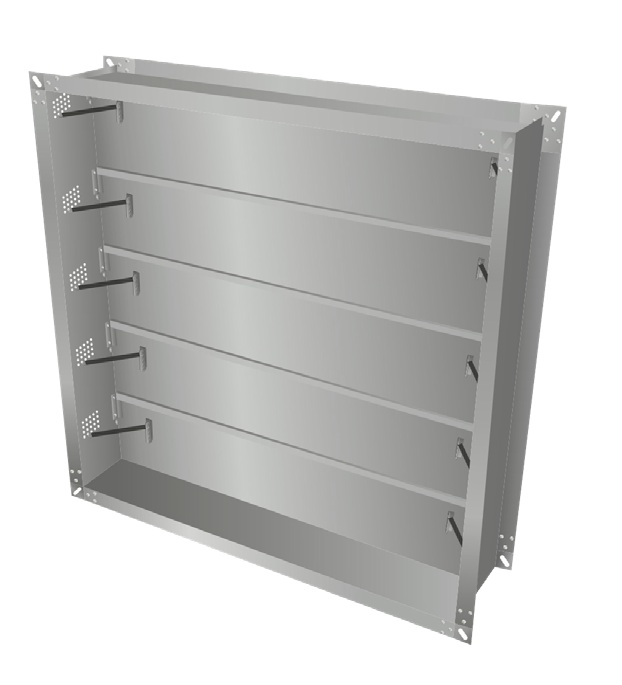

Конструкция и материалы

корпус из оцинкованной стали 1 мм, конструктивно аналогичный отрезку воздуховода;
одна или несколько огнеупорных заслонок из негорючих минеральных материалов;
пружинный механизм без электропривода;
уплотнение — противопожарная термоактивная лента, срабатывает при температуре свыше 140 °C.

Синим отмечено исполнение этой модели.

К	канальный — монтаж в разрыв воздуховода
С	стеновой — монтаж в проём строительной конструкции
КС	канальный без вылета заслонки за лицевую сторону
КЛ	канальный многостворчатый
СЛ	стеновой многостворчатый
УВ-К	канальный с уменьшенным вылетом заслонки
УВ-С	стеновой с уменьшенным вылетом заслонки
ВН	привод размещён внутри корпуса

МС	морозостойкое исполнение
МС (ГК)	морозостойкое + греющий кабель по периметру
МС (УП)	морозостойкое + греющий кабель по периметру и на приводе
AISI	корпус из нержавеющей стали
1×D / 2×D	переходник с прямоугольного сечения на круглое
ОП	исполнение обратного потока

Что это даёт

СертифицированоКлапаны с пределом огнестойкости EI 60–120, сертификаты и паспорта в комплекте.

Любые размерыИзготовление под проём заказчика, срок до 5 рабочих дней.

Приводы под задачуЭлектромагнитные и электромеханические приводы, ручные и с возвратной пружиной.

Как подобрать и смонтировать

Канальный клапан монтируется в разрыв воздуховода и работает при любой пространственной ориентации при условии горизонтального расположения оси вращения лопаток. Ориентацию следует указать при заказе; к приводу необходимо обеспечить доступ для обслуживания.

Технические характеристики

Обозначение	КПП 90(60,120)-НЗ(КИД-КЛ)
Режим работы	нормально закрытый (НЗ)
Предел огнестойкости	EI 60, EI 90, EI 120
Форма сечения	прямоугольное
Диапазон размеров	от 100×100 до 1500×1500 мм (по проекту)
Глубина корпуса	канальное исполнение 200–250 мм, стеновое 160–250 мм
Ширина фланца	30 мм у канальных, 45 мм у стеновых
Материал корпуса	оцинкованная сталь 1 мм; по заказу — нержавеющая AISI
Заслонка	коробчатая, заполнена огнезащитным материалом
Уплотнение	термоактивная лента, герметизирует клапан при температуре свыше 140 °C
Принцип срабатывания	от перепада давления, возврат заслонки пружинами
Рабочий перепад давления	20–150 Па, настраивается натяжением пружин
Электропривод	не требуется
Климатическое исполнение	УХЛ2 по ГОСТ 15150-69
Ограничение по применению	не устанавливается в помещениях категорий А и Б по взрывопожароопасности
Сертификация	ТР ЕАЭС 043/2017
Гарантия	12 месяцев с даты отгрузки

Вылеты заслонок, площадь рабочего сечения и коэффициент местного сопротивления по типоразмерам.

Таблица типоразмеров. Нажмите на изображение, чтобы увеличить.

Чертежи и схемы

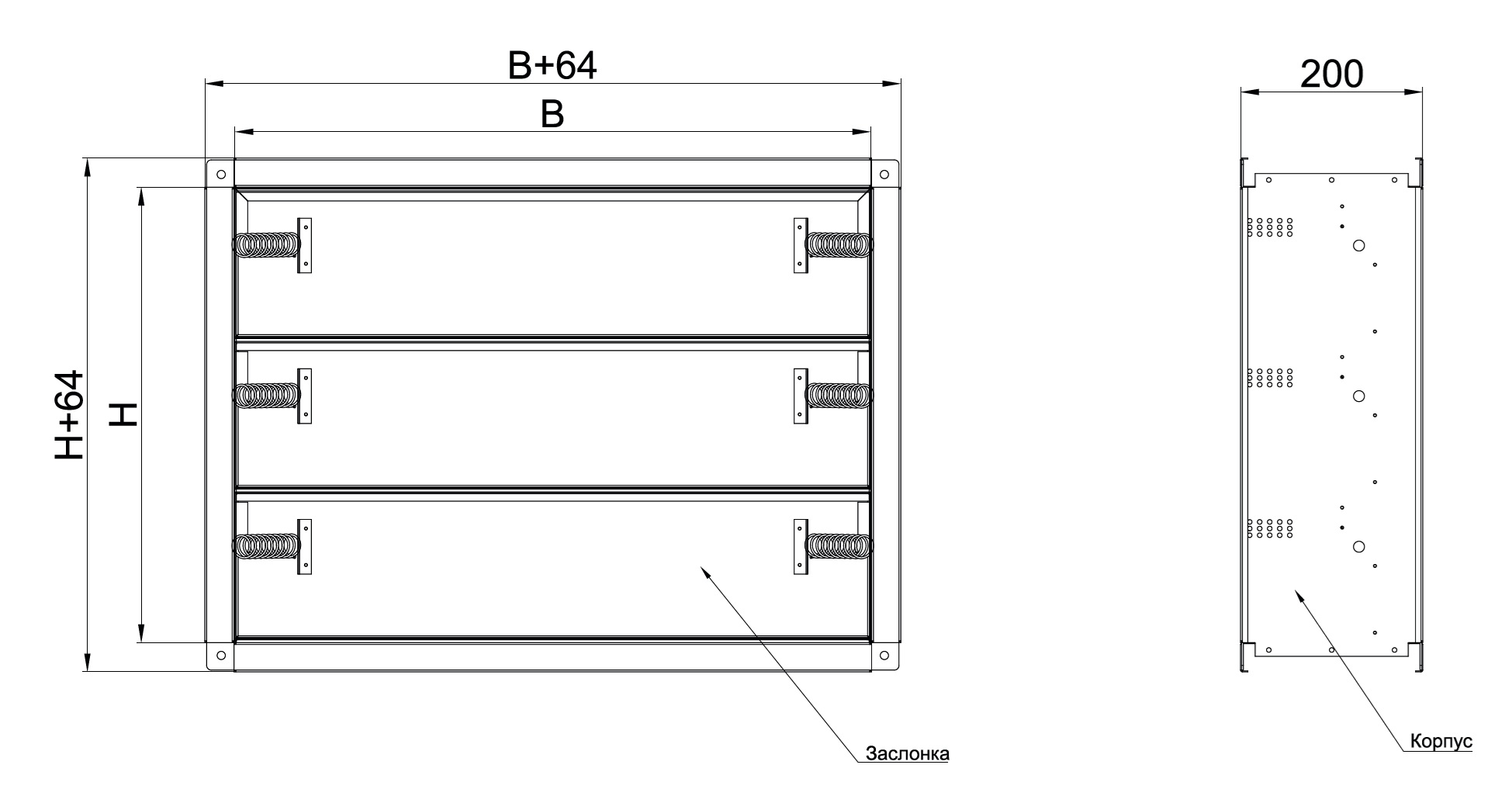

Чертёж клапана. Нажмите на изображение, чтобы увеличить.

Важно знать

Установка

Клапан устанавливается в ограждающей конструкции с требуемым пределом огнестойкости; зазоры заделываются негорючим материалом.

Подбор и заказ. Пришлите спецификацию с размерами, типом и приводом — подберём клапаны, посчитаем и изготовим за 5 рабочих дней.
