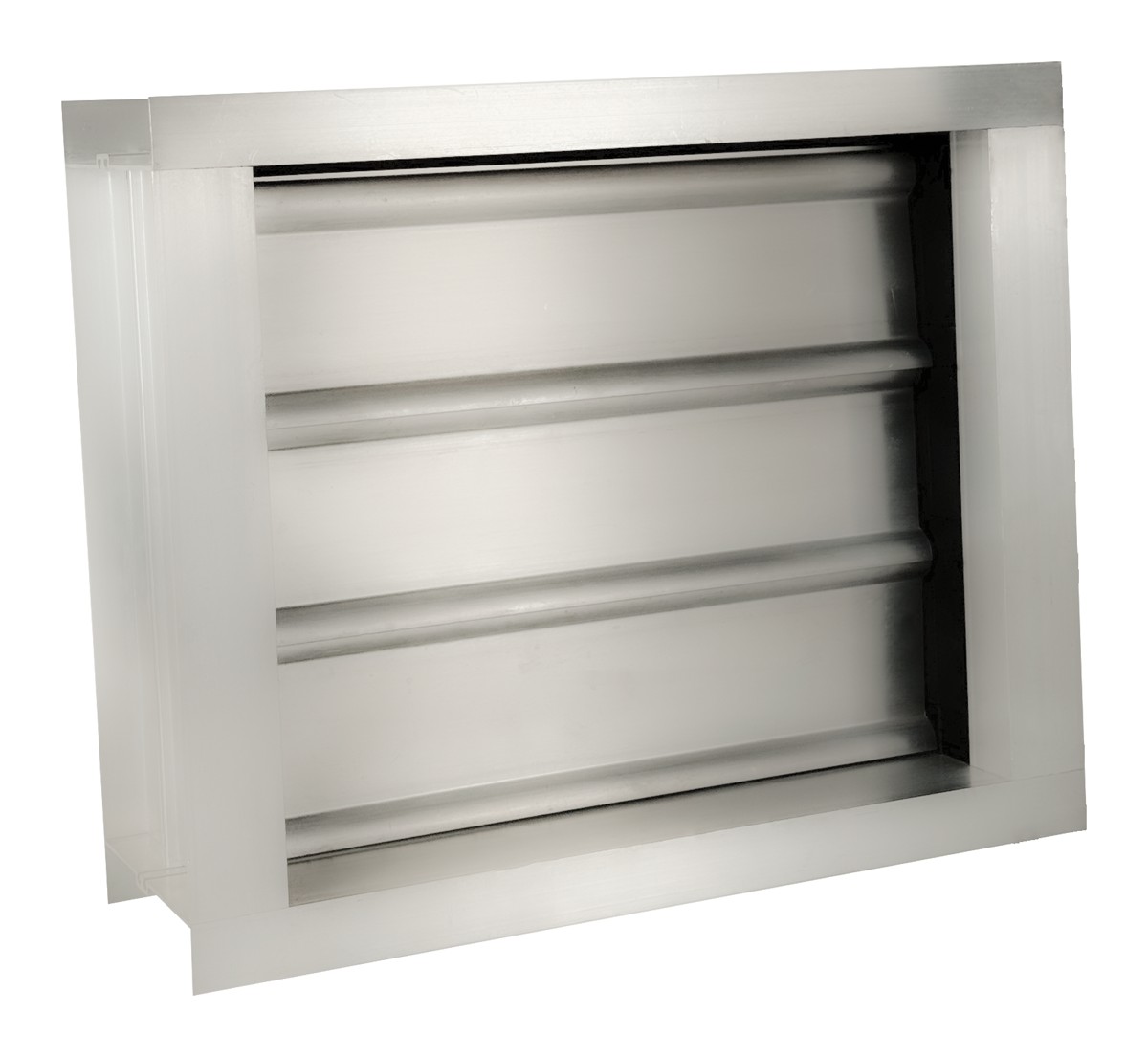

Клапан обратный алюминиевый КОл (лепестковый)

Клапан обратный лепестковый КОЛ предназначен для предотвращения обратного потока воздуха в прямоугольных каналах систем вентиляции при отключении вентилятора.

Устройство и принцип работы

Клапан представляет собой корпус прямоугольного сечения с набором поворотных лопастей (лепестков), закреплённых на горизонтальных осях. Под действием напора работающего вентилятора лепестки поднимаются, открывая проход.

После остановки вентилятора лепестки опускаются под собственным весом и перекрывают сечение канала, препятствуя обратному потоку. Клапан не требует электропривода и подключения к сети.

Материалы и исполнения

Размеры изготавливаются под заказ — под сечение вашего воздуховода. По запросу — коррозионностойкое исполнение из нержавеющей стали. · ventar-s.ru

Где применяется

Устанавливается на нагнетательной стороне вентиляторов и в ответвлениях вентиляционных сетей для защиты от обратного потока воздуха при отключении вентилятора, а также для исключения перетока воздуха между помещениями

Монтаж и обслуживание

• Клапан монтируется в разрыв воздуховода или в проём наружной стены; монтажное положение — вертикальное (оси лепестков горизонтальны)
• Отклонение от вертикали нарушает гравитационное закрытие лепестков и приводит к неплотному перекрытию
• Прямой участок до клапана — не менее 2 эквивалентных диаметров: набегающий несимметричный поток вызывает дребезг лепестков
• Крепление выполняется без перекоса корпуса; деформация рамы приводит к заклиниванию лепестков
• В утеплённом исполнении стыки с воздуховодом изолируются для исключения конденсации

Условное обозначение и заказ

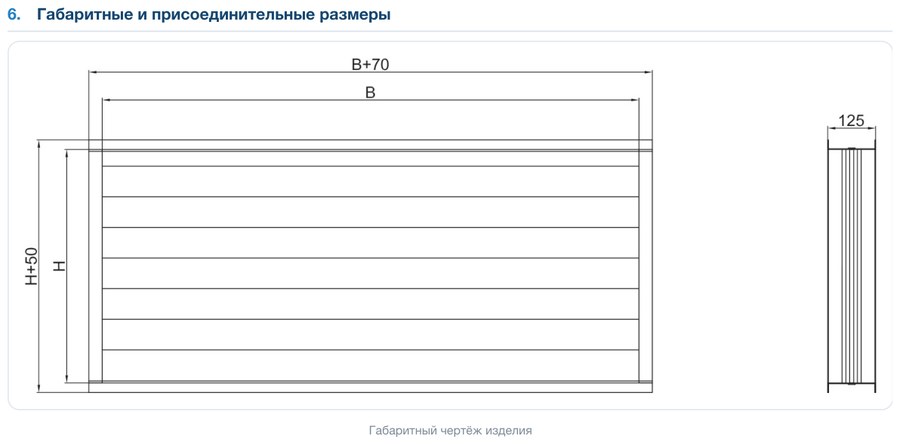

Габаритные и присоединительные размеры
