Технические данные
Характеристики
ПитаниеAC/DC 24 В
Площадь заслонкидо 3 м²
Всп. переключателинет
Возврат при отказе питаниянет
Время хода150 с / 100 мм
Управлениеоткр/закр, 3-позиционное
Усилие450 Н
НазначениеДля воздушных клапанов
Тип приводалинейный
СерияSH
ПроизводительBelimo
Подробно
Описание

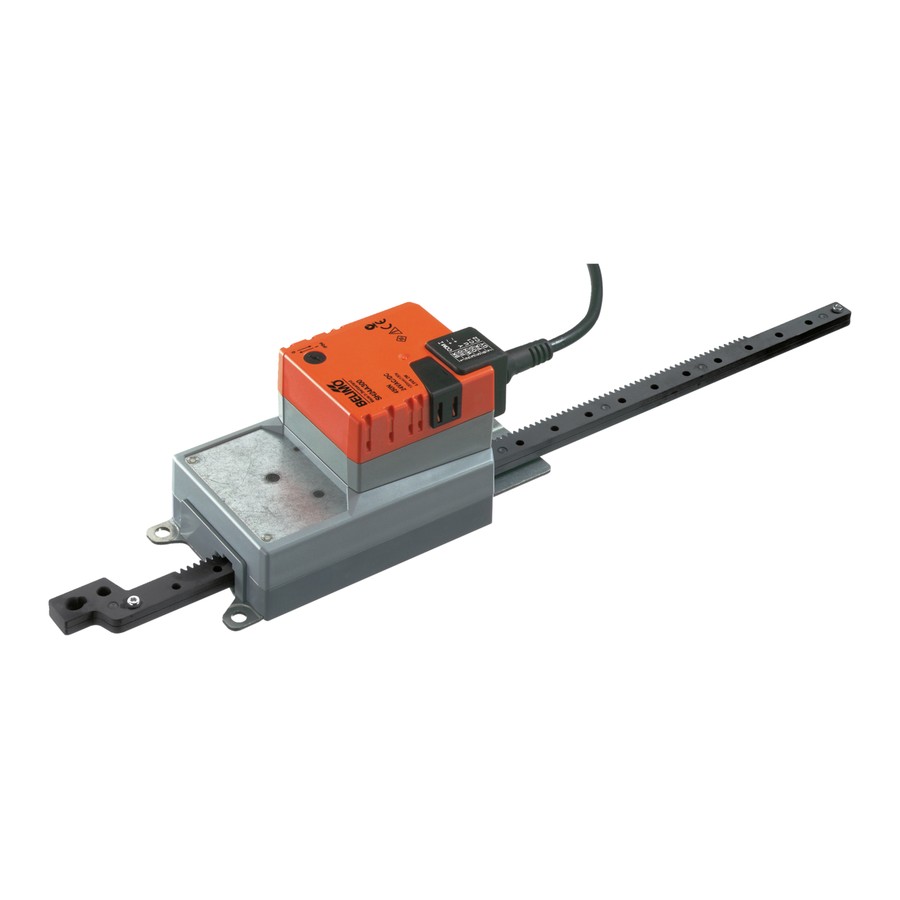

Электропривод Belimo SH24A300 (450 Н) — линейный привод заслонки. Усилие на штоке 450 Н, площадь заслонки до 3 м². Питание AC/DC 24 В, управление: откр/закр, 3-позиционное.
Усилие450 Н
ПитаниеAC/DC 24 В
Управлениеоткр/закр, 3-позиционное
Время хода150 с / 100 мм
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 3 м²
Степень защитыIP54
Как работает
Шток с зубчатой рейкой выдвигается электродвигателем; ход ограничивается механическими упорами с шагом 20 мм. Привод крепится прямо к корпусу заслонки или через поворотную опору, компенсирующую поперечные усилия.
Что это даёт
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый ходДлина хода штока ограничивается механическими упорами с шагом 20 мм — под фактический ход заслонки или задвижки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 19,2…28,8 В
Потребляемая мощность в работе
2 Вт
Потребляемая мощность в покое
0,2 Вт
Расчётная мощность для выбора кабеля
4,5 В·А
Подключение питания / управления
кабель 1 м, 3×0,75 мм²
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Усилие двигателя
450 Н
Направление движения
переключателем 0 (extended) / 1 (retracted)
Ручное управление
кнопкой, с фиксацией
Ход штока
300 мм
Длина хода
макс. 300 мм, настраивается с шагом 20 мм
Ограничение хода
ограничивается с обеих сторон механическими упорами
Время хода двигателя
150 с / 100 мм
Уровень звуковой мощности, двигатель
52 дБ(А)
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания
по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия
Type 1
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
1,2 кг
Чертёж и схемы подключения

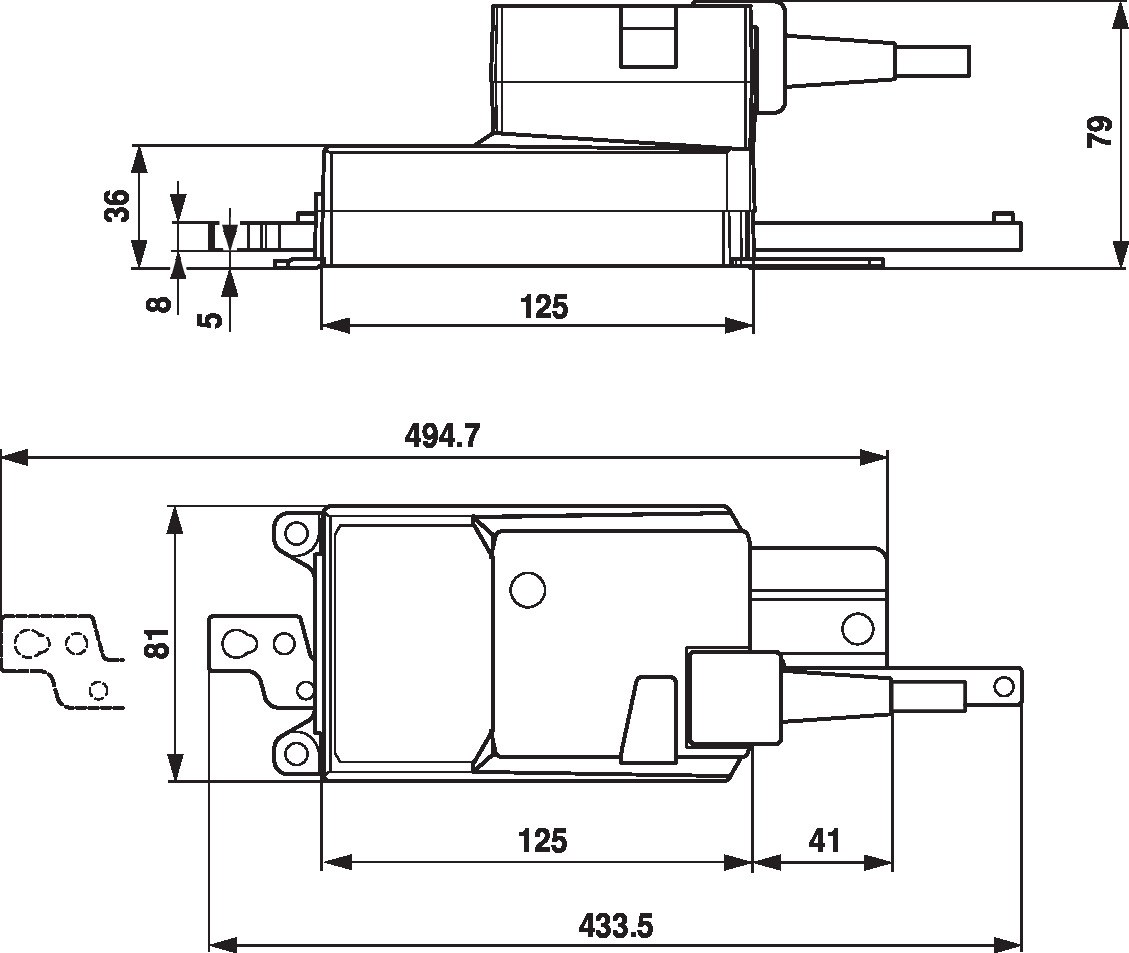

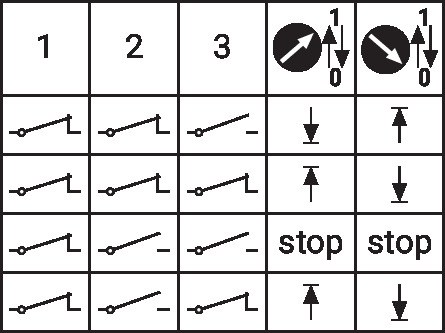

Габаритный чертёж, ммСхема подключения
Где применяется
заслонки и задвижки с прямолинейным ходом
щелевые и шиберные заслонки в вентиляции и технологических установках
крышные и стеновые клапаны с рычажной передачей
Как подобрать и смонтировать
Усилие. 450 Н на штоке; ход макс. 300 мм, настраивается с шагом 20 мм. Усилие страгивания заслонки берите из документации её производителя.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. откр/закр, 3-позиционное.
Аксессуары
Наименование
Тип
Комплект упоров, упаковка 20 шт.
Z-AS1
Соединительная деталь M8
Z-KS1
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
