Технические данные
Характеристики
ПитаниеAC 100…240 В
Площадь заслонкидо 1 м²
Всп. переключателинет
Возврат при отказе питаниянет
Время хода150 с / 100 мм
Управлениеплавное 0/2…10 В
Усилие150 Н
НазначениеДля воздушных клапанов
Тип приводалинейный
СерияLH
ПроизводительBelimo
Подробно
Описание

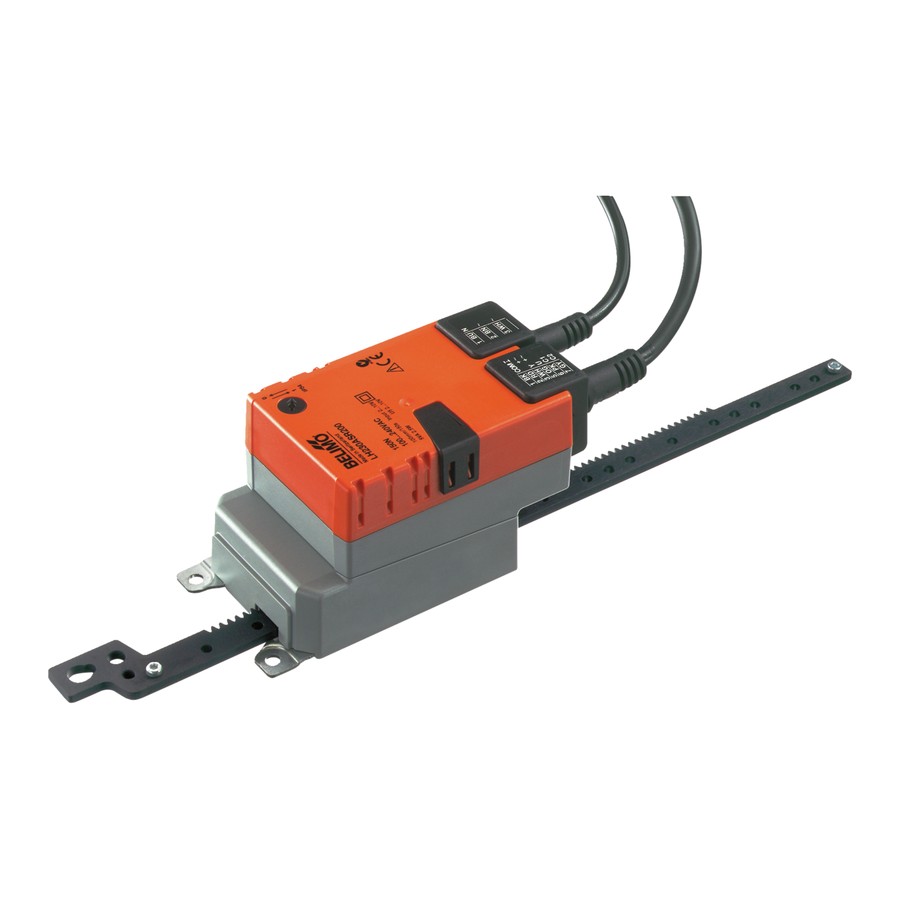

Электропривод Belimo LH230ASR200 (150 Н) — линейный привод заслонки. Усилие на штоке 150 Н, площадь заслонки до 1 м². Питание AC 100…240 В, управление: плавное 0/2…10 В.
Усилие150 Н
ПитаниеAC 100…240 В
Управлениеплавное 0/2…10 В
Время хода150 с / 100 мм
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 1 м²
Степень защитыIP54
Как работает
Шток с зубчатой рейкой выдвигается электродвигателем; ход ограничивается механическими упорами с шагом 20 мм. Привод крепится прямо к корпусу заслонки или через поворотную опору, компенсирующую поперечные усилия. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC 100…240 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 85…265 В
Потребляемая мощность в работе
2,5 Вт
Потребляемая мощность в покое
1 Вт
Расчётная мощность для выбора кабеля
4,5 В·А

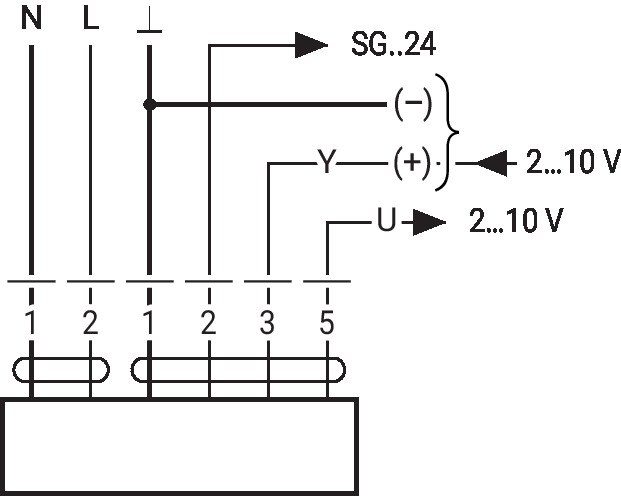

Подключение питания
кабель 1 м, 2×0,75 мм²
Подключение управления
кабель 1 м, 4×0,75 мм²
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Усилие двигателя
150 Н
Диапазон управляющего сигнала Y
2…10 В
Входное сопротивление
100 kΩ
Сигнал обратной связи U
2…10 В
Обратная связь U, нагрузка
макс. 1 мА
Вспомогательное питание
DC 24 В ±30 %, макс. 10 мА
Точность позиционирования
±5%

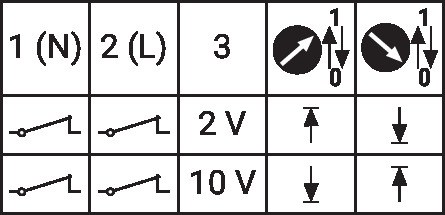

Направление движения
переключателем
Направление движения, примечание
Y = 0 В: переключатель 0 — втянут, 1 — выдвинут
Ручное управление
кнопкой, с фиксацией
Ход штока
200 мм
Длина хода
макс. 200 мм, фиксированная
Время хода двигателя
150 с / 100 мм
Уровень звуковой мощности, двигатель
45 дБ(А)
Безопасность и условия эксплуатации
Класс защиты IEC/EN
II, усиленная изоляция
Класс защиты UL
II, усиленная изоляция
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Директива по низковольтному оборудованию
CE по 2014/35/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания
по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
щелевые и шиберные заслонки в вентиляции и технологических установках
крышные и стеновые клапаны с рычажной передачей
Как подобрать и смонтировать
Усилие. 150 Н на штоке; ход макс. 200 мм, фиксированная. Усилие страгивания заслонки берите из документации её производителя.
Питание. AC 100…240 В. Подключается к сети напрямую, отдельный источник не нужен.
Управление. плавное 0/2…10 В. Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Аксессуары
Наименование
Тип
Задатчик положения, настенный монтаж
SGA24
Задатчик положения, встраиваемый
SGE24
Задатчик положения, на панель
SGF24
Задатчик положения, настенный монтаж
CRP24-B1
Комплект упоров, упаковка 20 шт.
Z-AS2
Соединительная деталь M6
Z-KS2
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
